반자동문

PRODUCTS

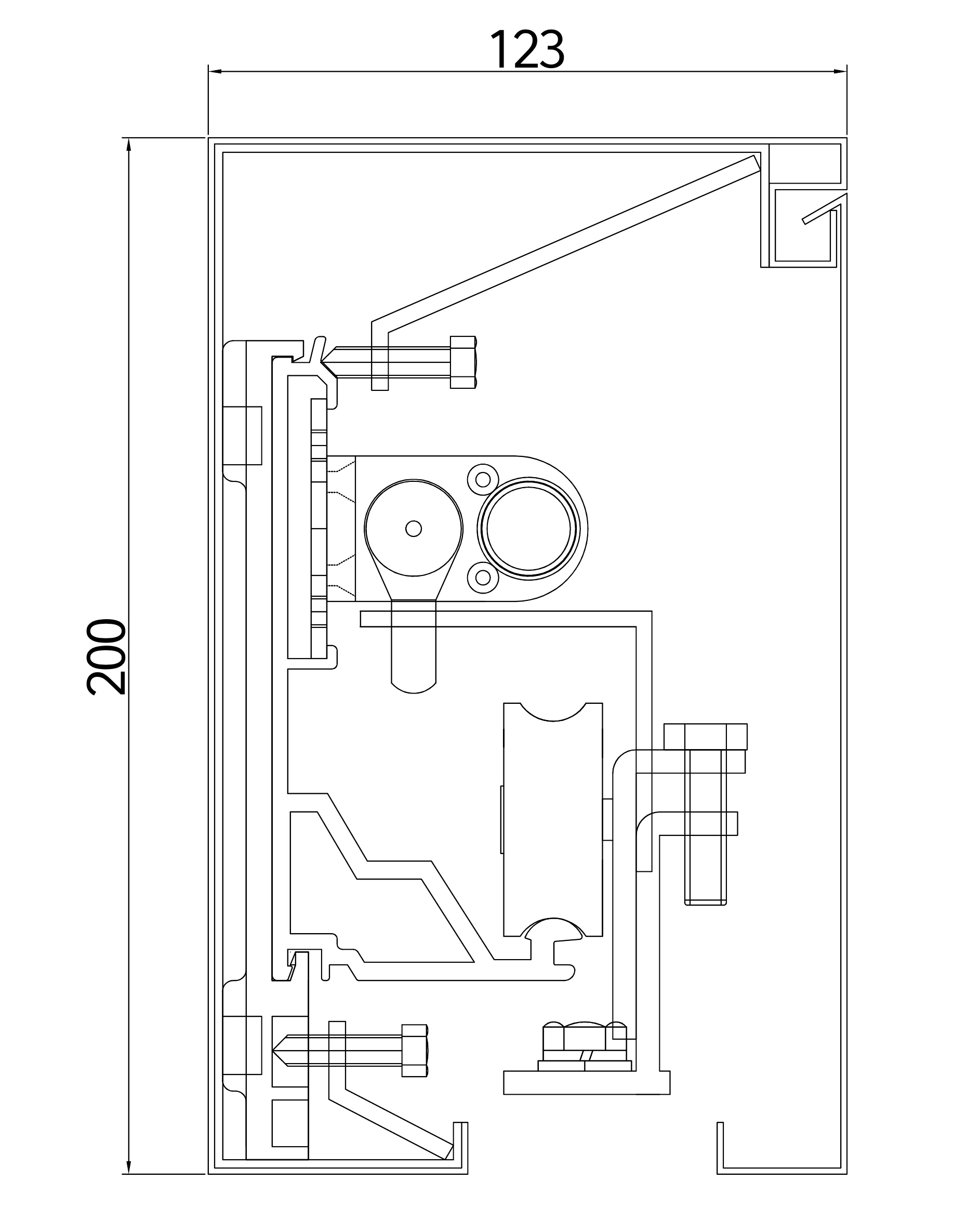

단면도

제원
Description / Model
CT--700WSA
CT--700HSA
도어중량Max. 100kgMax. 120kg
 도어 폭Max. 2500mmMax. 1500mm
작동기 박스 높이
Min. 180mm
Min.180mm
초기개방력22N ↓22N ↓
구동방식Coil spring 인장 코일 스프링
Coil spring 인장 코일 스프링
제동방식Air cylinder 공압식 제동Air cylinder 공압식 제동
레일방식Al Rail + hanger roller 행거롤러Al Rail + hanger roller 행거롤러
Remarks Wide door 광폭도어
Heavy door 중량도어
특징

  • 구동부와 제동부 일체형으로 시공이 간편
  • 조립 브라켓을 통해 시공이 간편(선택사양)
  • 행거에 2개의 롤러 장착으로 문의 하중을 안정적으로 지지(선택사양)
  • 도어 하중을 안정적으로 지지하기 위해 강성을 가진 레일 적용(중공타입)
  • 인장 코일스프링을 적용한 구동부분에 의한 자동 닫힘
  • 공압쇼바 제동장치에 의한 안전하고 부드러운 닫힘
  • CT-700WSA : 크린룸 도어나 전시관 도어 등 폭이 넓은 도어 (Max.2500mm)에 적용
  • CT-700HSA : 병원 차례 등과 같은 중량이 있는 도어 (Max.120kg)에 적용
